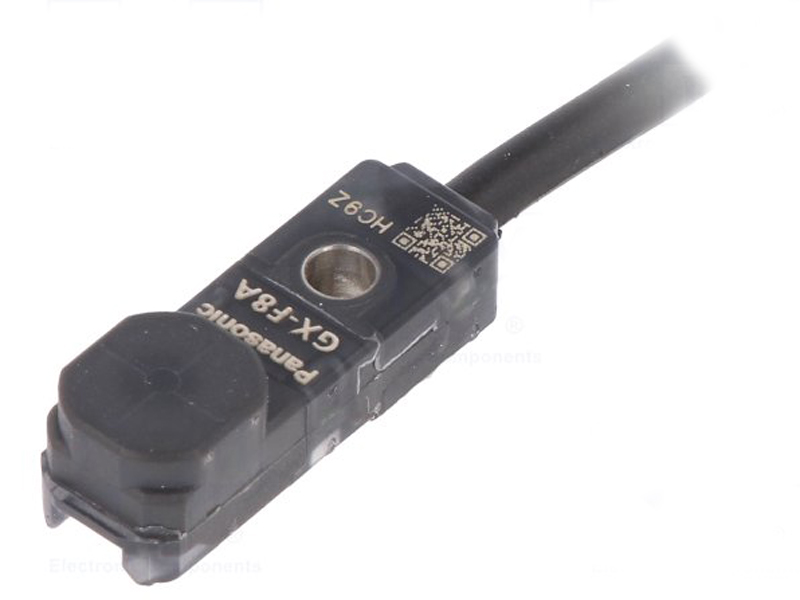

Cảm biến tiệm cận PANASONIC GX-F8A

Thông số kỹ thuật:

Tối đa khoảng cách hoạt động 2,5 mm 0,098 cộng hoặc trừ 8%

(Lưu ý) Khoảng cách hoạt động tối đa là khoảng cách tối đa mà cảm biến có thể phát hiện đối tượng cảm biến tiêu chuẩn.

Phạm vi cảm biến ổn định 0 đến 2.1 mm 0 đến 0.083 in

(Lưu ý) Phạm vi cảm biến ổn định là phạm vi cảm biến mà cảm biến có thể phát hiện ổn định đối tượng cảm biến chuẩn ngay cả khi có sự biến động nhiệt độ môi trường xung quanh và / hoặc dao động điện áp cung cấp.

Đối tượng cảm biến tiêu chuẩn Tấm sắt 15 x 15 x t 1 mm 0,591 × 0,591 × t 0,039 in

Hysteresis Khoảng cách hoạt động 20% hoặc ít hơn (với đối tượng cảm biến chuẩn)

Lặp lại Dọc theo trục cảm ứng, vuông góc với trục cảm biến: 0,04 mm 0,002 in hoặc ít hơn

Cung cấp hiệu điện thế 12 đến 24 V DC + 10 / -15% Ripple PP 10% trở xuống

Mức tiêu thụ hiện tại 15 mA trở xuống

Đầu ra Bóng bán dẫn thu NPN

– Dòng chìm tối đa: 100 mA

– Điện áp áp dụng: 30 V DC hoặc nhỏ hơn (giữa đầu ra và 0 V)

– Điện áp dư: 2 V trở xuống (ở mức 100 mA)

Đầu ra: đầu ra hoạt động Thường mở

Đầu ra: Danh mục sử dụng DC-12 hoặc DC-13

Tối đa tần số đáp ứng 500 Hz

Chỉ báo hoạt động Đèn LED màu cam (sáng lên khi đầu ra BẬT)

Sự bảo vệ IP68 (IEC), IP68g (JEM)

(Lưu ý) Phương pháp thử IP68 của SUNX Works SUNX

1. Ngâm ở 0 m dưới 0 ℃ +32 ℉ mặt nước và để trong 30 phút. Sau đó, ngâm ở 0 m dưới +70 ℃ +158 ℉ mặt nước và để trong 30 min.

2. Xem xét thử sốc nhiệt trong 1 chu kỳ và thực hiện 20 chu trình.

3. Để trong nước ở độ sâu 1 m 3.281 ft trong nước trong 500 giờ.

4. Sau khi kiểm tra từ 1 đến 3, điện trở cách điện, điện áp chịu được, mức tiêu thụ dòng điện và dải cảm biến phải đáp ứng các giá trị tiêu chuẩn.

(Lưu ý) Nếu sử dụng cảm biến trong môi trường cắt các giọt dầu bắn tung tóe, cảm biến có thể bị hỏng do các chất bổ sung trong dầu.

Nhiệt độ môi trường xung quanh -25 đến +70 ℃ -13 đến +158 ℉ , Bộ nhớ: – 40 đến +85 ℃ – 40 đến +185

Độ ẩm môi trường xung quanh 45 đến 85% RH, Dung lượng: 35 đến 95% RH

Điện áp chịu được 1.000 V AC trong một phút. giữa tất cả các thiết bị đầu cuối cung cấp được kết nối với nhau và bao vây

Vật liệu chống điện 50 MΩ, hoặc hơn, với 500 V DC megger giữa tất cả các thiết bị đầu cuối cung cấp kết nối với nhau và bao vây

Khả năng chống rung Tần số 10 đến 500 Hz, 3 mm 0.118 trong biên độ kép (Tối đa 20 G) theo các hướng X, Y và Z trong hai giờ

Sốc kháng Tăng tốc 10.000 m / s 2 (khoảng 1.000 G) theo các hướng X, Y và Z ba lần

Biến đổi phạm vi cảm biến: Đặc điểm nhiệt độ Trong khoảng nhiệt độ môi trường xung quanh -25 đến +70 ℃ -13 đến + 158 độ Fahrenheit: Trong phạm vi cộng hoặc trừ 8% phạm vi cảm biến ở +23 ℃ +73 ℉

Biến đổi phạm vi cảm biến: Đặc điểm điện áp Trong phạm vi cộng hoặc trừ 2% cho biến động + 10 / -15% điện áp cung cấp

Vật chất Enclosure: PBT

Chỉ số một phần: Polyester

Cáp 0,15 mm 2 dầu 3-core, nhiệt và cáp cabtyre chống lại giá lạnh, 1 m 3,281 ft dài

Cáp mở rộng Có thể mở rộng lên tới tổng cộng 100 m 328.084 ft với cáp 0,3 mm 2 hoặc cao hơn.

Khối lượng tịnh Khoảng 15 g
